離心噴霧干燥機的操作說明及結構流程圖
離心噴霧干燥機操作說明：
（1）首先開啟離心風機，然后開啟電加熱，并檢查有否漏氣，如正常即可進行筒身預熱，因熱風預熱決定著干燥設備的蒸發能力，在不影響被干燥物料的質量的前提下，應盡可能提高進風溫度；
（2）預熱時，干燥室底部和旋風分離器下料口處閥門必須關好，以免冷風進入干燥室，降低預熱效率；
（3）當干燥室進口溫度達到目180℃~220℃時，開啟離心噴頭，當噴頭達到最高轉速時，開啟進料泵，加入料液，進料量應由小到大，否則將產生粘壁現象，直到調節到適當量。料液的濃度應根據物料干燥的性質溫度來配制，以保證干燥后成品有良好的流動性；
（4）干燥成品的溫度和濕度，取決于排風溫度，在運行過程中，保證排風溫度為一個常數是極其重要的，這取決于進料量的大小，進料量調節穩定，出口溫度是不改變的。若料液的含固量和流量發生變化時出口溫度也會出現變動；
（5）產品溫度太低，可減少加料量，以提高出口溫度。產品的溫度太高，則反之。對于產品溫度較低的熱敏性物料可增加料量，以降低排風溫度，但產品的濕度將相應提高；

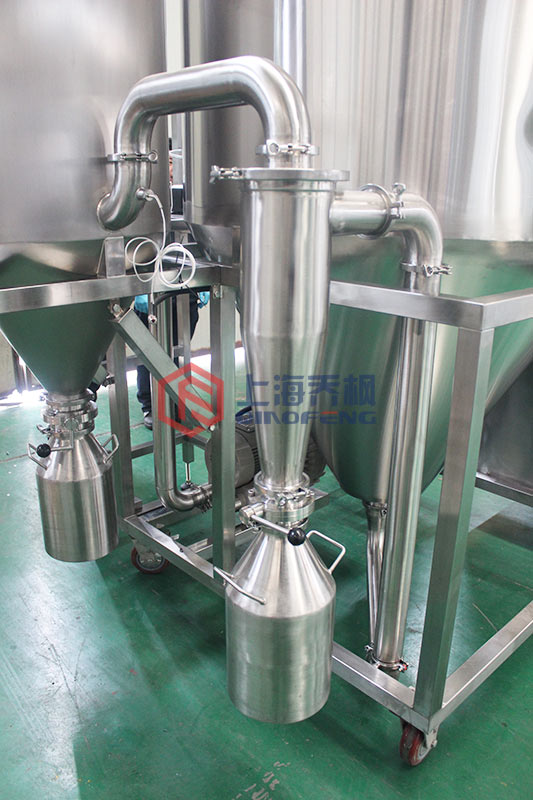

（6）干燥后的成品被收集，在塔體下部和旋風分離器下部的授粉器內，在授粉器未經充滿前就應調換，在調換授粉器時，必須先將上面的蝶閥關閉方可進行；
（7）若干燥的成品具有吸濕性，旋風分離器及其管道，授粉器的部位應用絕熱材料包扎，這樣可以避免干燥成品的吸潮吸濕。
此外，對于熱敏性、軟化點低的物料，排風溫度過高時，物料產生軟化，需增加冷卻風量。

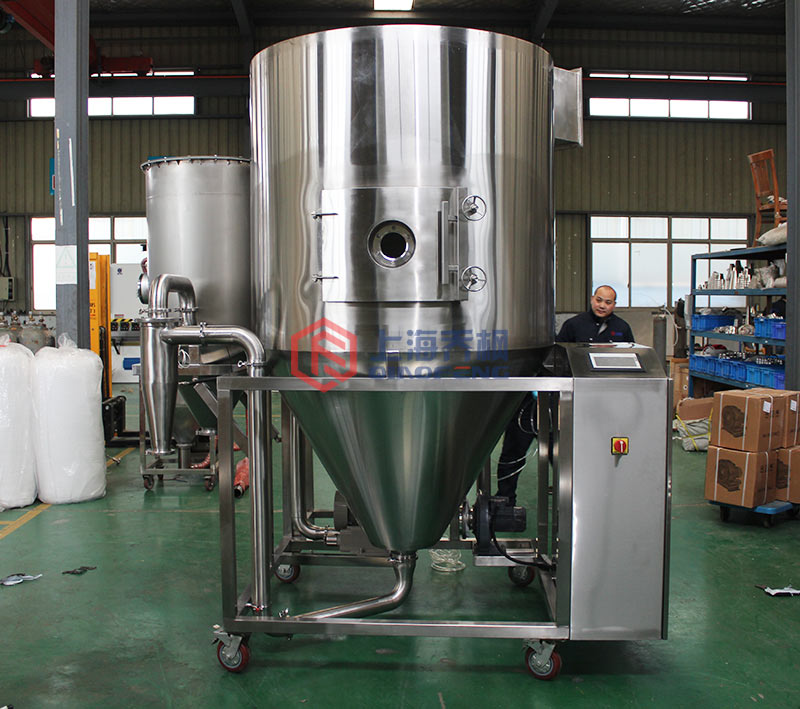

結構概述：
高速離心噴霧干燥是液體工藝成形和干燥工業中最廣泛應用的工藝。適用于從溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品。因此，當成品的顆粒大小分布、殘留水份含量、堆積密度和顆粒形狀必須符合精確的標準時，噴霧干燥是一道十分理想的工藝。
用途及特點：
①轉速與液滴直徑成0.53次方反比，轉速高則液滴細，液相的比表面增大，從而提高干燥的傳熱、傳質效率，使干燥的熱效率提高。
②轉速與噴霧距離成0.16次方反比，轉速提高噴霧距離縮短，同樣處理液量的干燥室直徑可以降低，或者是減小溶液粘壁現象。
③由于以上兩優點，在大處理量的噴霧干燥裝置時，尤其需要使用高速霧化器。
④適用于有些在高溫氣體下容易在轉盤中結垢的物料。
⑤霧化器的功率消耗與轉速平方成正比，轉速提高后增加了軸系和傳動部分的成本。

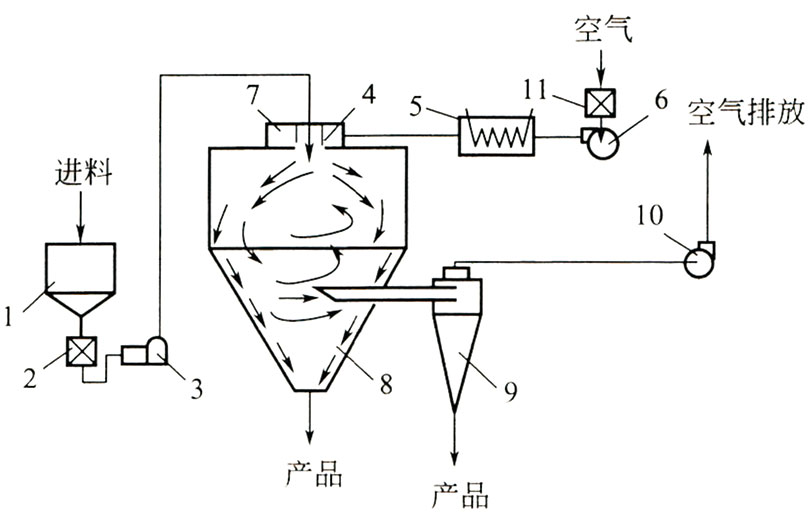

離心噴霧干燥機結構流程圖圖解：1一料罐2—過濾器3—泵4一霧化器5—空氣加熱器6—鼓風機7—熱風分配器8—干燥塔9一旋風分離器10—引風機11一過濾器
流程圖：
