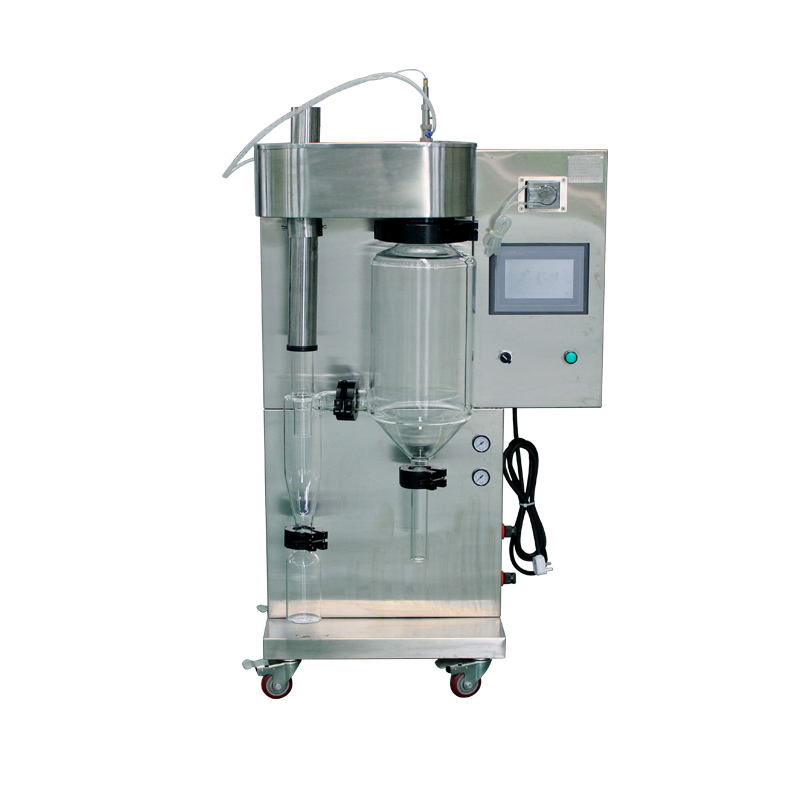

實驗室用小型噴霧干燥機參數：
|
實驗型噴霧干燥機 |
QFN-8000S |
QFN-8000T |
|
|
水分蒸發量 |
1500ML |
1500ML |
|
|
最小進料量 |
80ml |
80ml |
|
|
干燥室直徑 |
￠300 |
￠300 |
|
|
霧化結構 |
霧化系統（QFN-E-NZI1VER2018-1A） |
||
|
電控系統 |
喬楓小型霧化系統專用（QFN-CM-ES-VER2018-1A） |
||
|
最高進風溫度 |
~250℃ （可調） |
||
|
熱風情況 |
送風 |
送風 |
|
|
加熱器容量 |
3Kw |
3Kw |
|
|
送風機[功率,風量（m3 /min）] |
[0.25,9.5] |
[0.25,9.5] |
|
|
壓縮機[功率,風量（L /min）] |
[0.58，108] |
[0.58，108] |
|
|
電力 |
4Kw |
4Kw |
|
|
外形尺寸 |
800×600×1300 |
800×600×1300 |
|
|
簡要說明 |
1. 霧化室，旋風分離器，物料收集瓶，廢料收集瓶采用高硼硅玻璃 |
1.霧化室，旋風分離器，物料收集瓶，廢料收集瓶采用SUS304不銹鋼 |
|
|
圖片 |
|
|
|
|
安裝重量（參考） |
100Kg |
100Kg |
|
|
動力電源 |
220V/-3￠ （可根據不同國家標準定制相關電壓） |
||
注1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司。

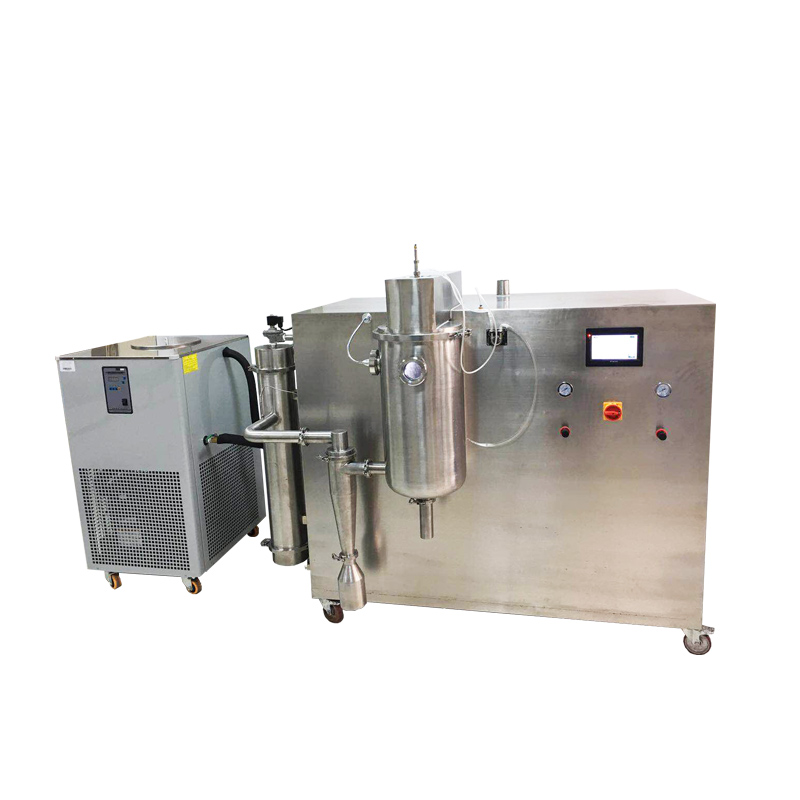

低溫噴霧干燥機參數：
|
低溫噴霧干燥機 |
QFN-DW-1 |
QFN-DW-3 |
QFN-DW-5 |
|||
|
水分蒸發量 |
0.8Kg/h |
3Kg/h |
5Kg/h |
|||
|
最小進料量 |
50ml |
80ml |
80ml |
|||
|
干燥室直徑 |
￠300 |
￠800 |
￠900 |
|||
|
干燥塔高度 |
￠500 |
￠1200 |
￠1500 |
|||
|
低溫干風系統 |
QFN-LDWS-1 |
QFN-LDWS-3 |
QFN-LDWS-3 |
|||
|
冷卻水循環系統 |
QFN-CWCS-1（內置低溫冷卻循環泵） |
QFN-CWCS-3（內置低溫冷卻循環泵） |
QFN-CWCS-5（內置低溫冷卻循環泵） |
|||
|
霧化結構 |
霧化系統（QFN-DW-NZI1VER2018-1A） |
|||||
|
電控系統 |
喬楓低溫霧化系統專用（QFN-DW-ES-VER2018-1A） |
|||||
|
最高進風溫度(攝氏度) |
100 |
|||||
|
干燥溫度區段(攝氏度) |
35-100 |
|||||
|
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 |
|||||
|
電控輔助配件選型標準（包括接觸器等）（可選） |
?正泰(標準) □德力西 □施耐德 □其他______________ |
|||||
|
與物料接觸部分（可選） |
?SUS304(標準) □SUS316 □其他_______________ |
|||||
|
尾氣再利用，節能30%以上（可選） |
?不裝配（標準） □裝配 |
|||||
|
霧化噴嘴（是否采用金剛石鍍膜） |
?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 |
|||||
|
設備保修 |
?1年（標準，以上需收取一定的維修費用） □2年 □3年 |
|||||
|
加熱器容量 |
5Kw |
6Kw |
12Kw |
|||
|
引風機[功率,風量（m3 /h）] |
[0.55，250] |
[0.75，300] |
[1.5，300] |
|||
|
壓縮機[功率,風量（L /min）] |
[0.58，108] |
[0.58，108] |
[0.58，108] |
|||
|
電力（裝機容量） |
7Kw |
12Kw |
25Kw |
|||
|
保溫材料 |
無 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
|||
|
脈沖布袋除塵器（選配） |
聚四氟覆膜材料 |
|||||
|
2只 |
4只 |
8只 |
||||
|
外形尺寸(L×W×H)（參考） |
1400×1000×1600 |
1800×1200×2000 |
2100×1200×2500 |
|||
|
安裝重量（參考） |
200Kg |
450Kg |
1000Kg |
|||
|
動力電源 |
380V/-3￠ （可根據不同國家標準定制相關電壓） |
注1: 水分蒸發量以進風溫度80℃ 2: 如需更大蒸發量的設備,請在線詢價或致電本公司
離心噴霧干燥機技術參數：
|
離心噴霧干燥機 |
QFN-L-5 |
QFN-L-10 |
QFN-L-15 |
|
水分蒸發量 |
5Kg/h |
10Kg/h |
15Kg/h |
|
最小進料量 |
80ml |
120ml |
150ml |
|
干燥室直徑 |
￠800 |
￠1200 |
￠1600 |
|
干燥塔高度 |
￠800 |
￠1200 |
￠1500 |
|
霧化結構 |
離心霧化器（QFN-L-RODVER2018-1A）轉速：32000r/min（可調） |
||
|
電控系統 |
喬楓離心霧化系統專用（QFN-L-ES-VER2018-1A） |
||
|
最高進風溫度(攝氏度) |
260 |
||
|
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 |
||
|
□其他______________ |
|||
|
電控輔助配件選型標準（包括接觸器等）（可選） |
?正泰(標準) □德力西 □施耐德 □其他______________ |
||
|
與物料接觸部分（可選） |
?SUS304(標準) □SUS316 □其他_______________ |
||
|
尾氣再利用，節能30%以上（可選） |
?不裝配（標準） □裝配 |
||
|
霧化噴嘴（是否采用金剛石鍍膜） |
?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 |
||
|
設備保修 |
?1年（標準，以上需收取一定的維修費用） □2年 □3年 |
||
|
加熱器容量 |
15Kw |
25Kw |
30Kw |
|
送風機[功率,風量（m3 /min）] 參考 |
無 |
無/[0.25,9.5] |
[0.25,9.5] |
|
引風機[功率,風量（m3 /h）] |
[1.5，250] |
[2.2，300] |
[2.2，1410] |
|
壓縮機[功率,風量（L /min）] |
[0.58，108] |
[1.5，250] |
[1.5，250] |
|
電力（裝機容量） |
18Kw |
30Kw |
40Kw |
|
保溫材料 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
|
脈沖布袋除塵器（可選） |
聚四氟覆膜材料 |
||
|
4只 |
9只 |
21只 |
|
|
外形尺寸(L×W×H) |
1600×1400×1800 |
2200×1600×2200 |
2600×1200×2500 |
|
安裝重量（參考） |
300Kg |
700Kg |
1000Kg |
|
動力電源 |
380V/-3￠ （可根據不同國家標準定制相關電壓） |
注 1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司

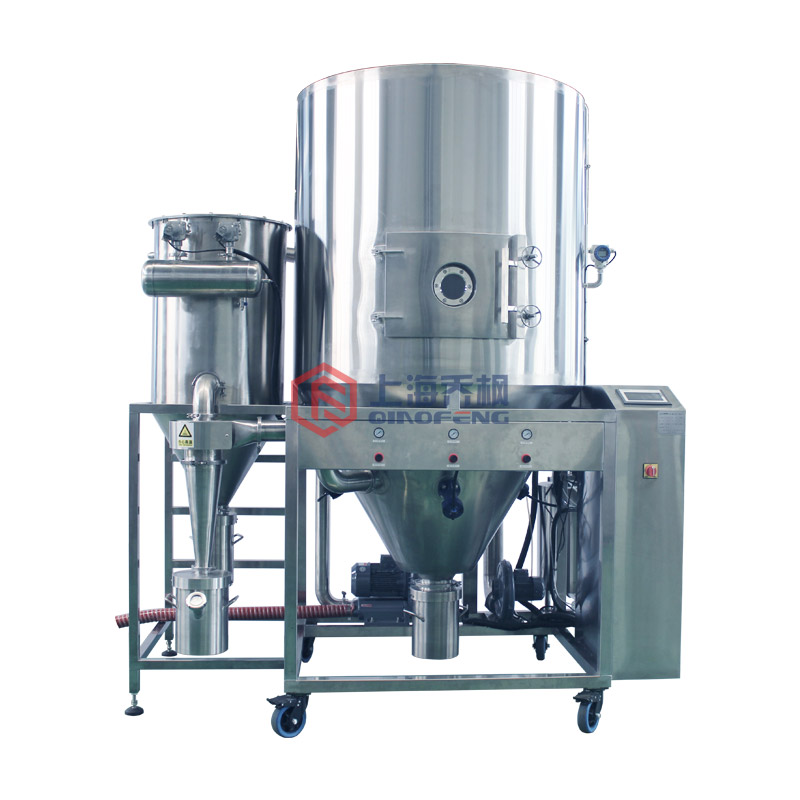

造粒噴霧干燥機基本參數：
|
造粒噴霧干燥機（原9021款） |
QFN-ZL-5 |
QFN-ZL-10 |
QFN-ZL-15 |
|
水分蒸發量 |
5Kg/h |
10Kg/h |
15Kg/h |
|
最小進料量 |
80ml |
120ml |
150ml |
|
干燥室直徑 |
￠1000 |
￠1200 |
￠1400 |
|
干燥塔高度 |
￠1000 |
￠1200 |
￠1500 |
|
霧化系統 |
雙氣送液（QFN-ZL-NZW3VER2018-1A） |
||
|
電控系統 |
喬楓造粒霧化系統專用（QFN-ZL-ES-VER2018-1A） |
||
|
最高進風溫度(攝氏度) |
260 |
||
|
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 |
||
|
電控輔助配件選型標準（包括接觸器等）（可選） |
?正泰(標準) □德力西 □施耐德 □其他______________ |
||
|
與物料接觸部分（可選） |
?SUS304(標準) □SUS316 □其他_______________ |
||
|
尾氣再利用，節能30%以上（可選） |
?不裝配（標準） □裝配 |
||
|
霧化噴嘴（是否采用金剛石鍍膜） |
?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 |
||
|
設備保修 |
?1年（標準，以上需收取一定的維修費用） □2年 □3年 |
||
|
加熱器容量 |
25Kw |
30Kw |
35Kw |
|
送風機[功率,風量（m3 /min）] |
無 |
[0.25,9.5] |
[0.25,9.5] |
|
引風機[功率,風量（m3 /h）] |
[1.5，250] |
[2.2，300] |
[2.2，1410] |
|
壓縮機[功率,風量（L /min）] |
[0.58，108] |
[1.5，250] |
[1.5，250] |
|
電力（裝機容量） |
30Kw |
35Kw |
45Kw |
|
保溫材料 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
|
□脈沖布袋除塵器（可選） |
聚四氟覆膜材料 |
||
|
4只 |
12只 |
21只 |
|
|
外形尺寸(L×W×H)（參考） |
1600×1400×1800 |
2200×1600×2200 |
2600×1200×2500 |
|
安裝重量（參考） |
500Kg |
1000Kg |
1500Kg |
|
動力電源 |
380V/-3￠ （可根據不同國家標準定制相關電壓） |
注1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司

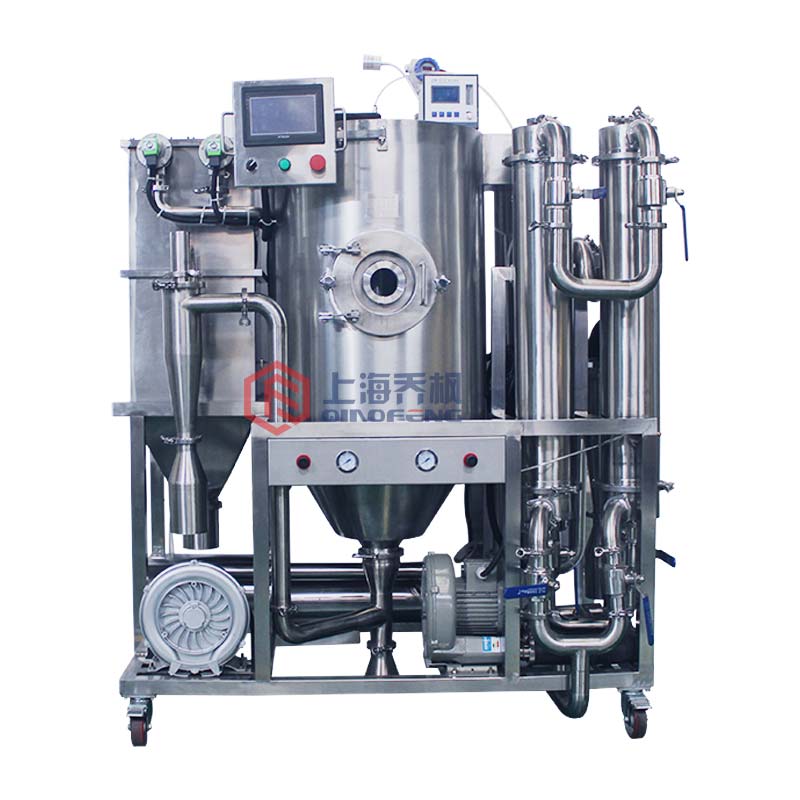

閉式低溫噴霧干燥機基本參數：
|
閉式低溫噴霧干燥機 |
QFN- BL-3 |
|
乙醇蒸發量 |
50~3000mL/H |
|
加熱溫度 |
45-200度 |
|
干燥室直徑 |
500 mm |
|
干燥室直筒高度 |
1200 mm |
|
干燥室錐角 |
60度 |
|
加熱器容量 |
3.5 kW |
|
機器總功率 |
25kw |
|
占地尺寸 |
根據廠房布局 |
|
氧含量分析儀精度 |
防爆型4-20 mA量程0-25% |
|
系統內部氧含量 |
小于3% |
|
管路中的壓力范圍 |
50 pa~1000 pa |
|
防爆片型號 |
PFTA65-0.01-200SS規格說明 |
|
防爆片材料 |
316L/F46/316L |
|
防爆片通徑 |
DN65 |
|
防爆片最小泄放面積 |
3317 mm2 |
|
核定爆破壓力 |
0.01 ±25%@200℃；0.012±25% @28℃ |
|
密封件材質 |
采用含硅橡膠 |

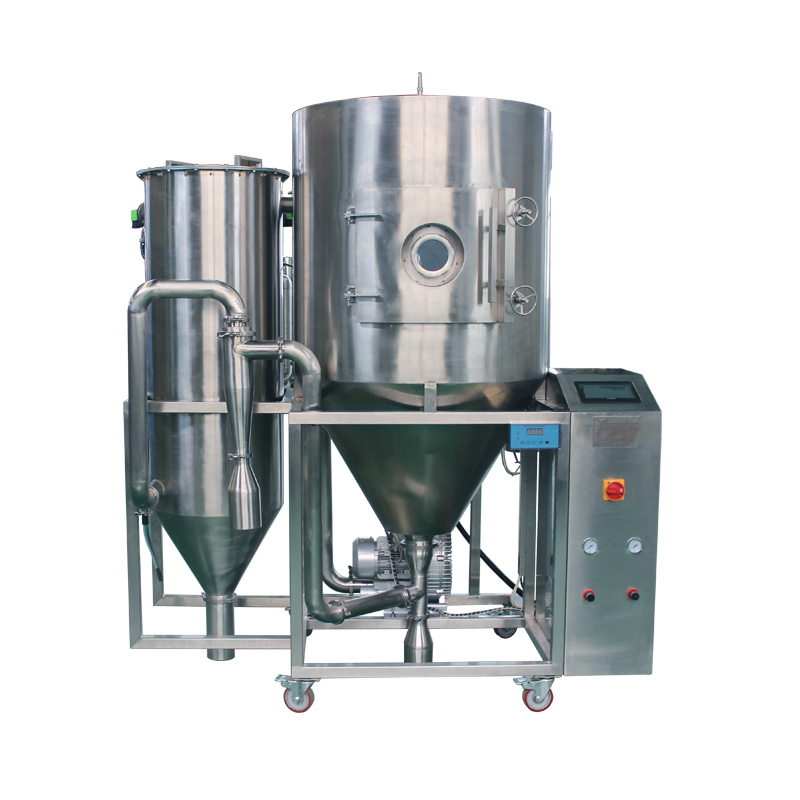

氣流噴霧干燥機基本參數：
| 氣流噴霧干燥機型號 |
QFN-CX-5 |
|
水分蒸發量 |
5KG/h |
|
最小進料量 |
80ml |
|
干燥室直徑 |
φ800 |
|
干燥塔高度 |
φ800 |
|
霧化結構 |
霧化系統（QFN-E-NZI1VER2018-1A） |
|
電控系統 |
喬楓氣流霧化系統專用（QFN-CX-VER2018-1A） |
|
最高進風溫度（℃） |
260 |
|
電控配件標準 |
維控電控模組 |
|
其他電控配件 |
正太電控配件 |
|
與物料接觸部分 |
SUS304 |
|
定制部分 |
裝配袋式除塵器（4芯） |
|
設備保修 |
3年 |
|
加熱器容量 |
15KW |
|
[引風機功率（KW），風量（m3/h）] |
[1.5,250] |
|
[壓縮機功率（KW）,風量（L/h）] |
[0.58,108] |
|
電力（裝機容量） |
18KW |
|
保溫材料 |
50mm玻璃纖維保溫棉 |
|
外形尺寸（L×W×H） |
1600×1400×1800 |
|
安裝重量（參考） |
300KG |
|
動力電源 |
380V |
注：水分蒸發量以進風溫度250℃為準。

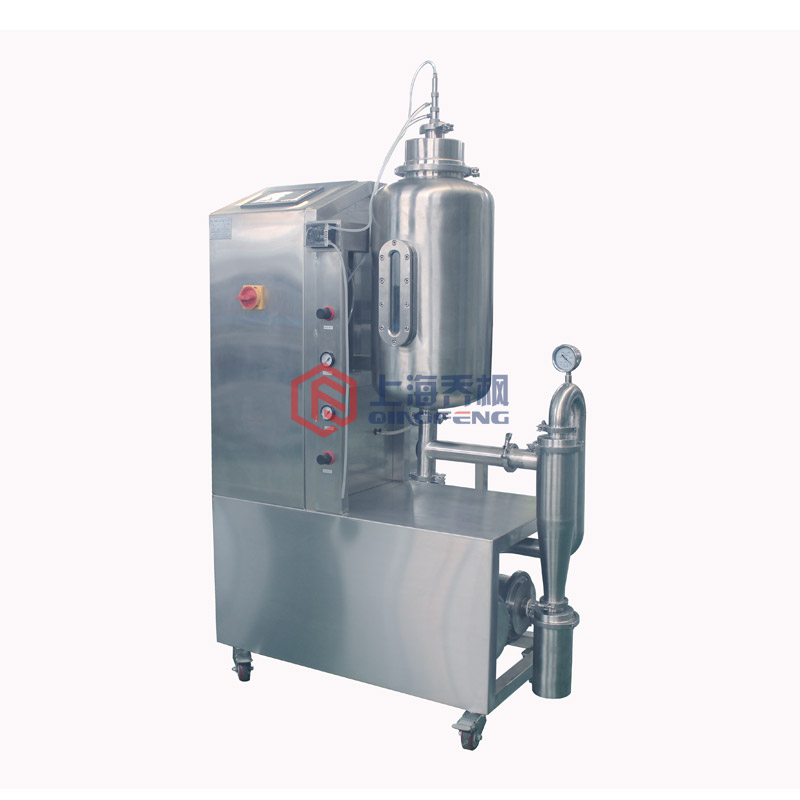

實驗型真空噴霧干燥機基本參數：
|
Sr.no |
參數 |
QFN-VSD-1真空噴霧干燥機 |
|
1 |
額定干燥能力 |
最大1500ml/h（水溶液） |
|
2 |
最低進風溫度 |
80°C |
|
3 |
加熱功率 |
3000W |
|
4 |
壓縮氣體 |
4.2 m3/h, 2-5bar |
|
5 |
噴嘴 |
0.7mm standard/(0.5/0.75/1.0/1.5/2.0mm available) |
|
6 |
噴霧頭 |
二流體，同心噴霧頭，霧化時不偏心，噴霧頭可上下移動 |
|
7 |
干燥后的顆粒粒徑 |
1-25um |
|
8 |
操作方式 |
自動/人工 |
|
9 |
最大進料量 |
1500ml/h |
|
10 |
最小物料處理量 |
30ml |
|
11 |
干燥室材質 |
SUS 304 不銹鋼 |
|
12 |
進風溫度范圍 |
50～200℃ |
|
13 |
旋風分離器材質 |
SUS-304 不銹鋼 |
|
14 |
機架材質 |
SUS-304 不銹鋼 |
|
15 |
密封圈 |
硅膠 |
|
16 |
出風溫度 |
最低40℃ |
|
17 |
顯示 |
7-Inch LCD 顯示器，帶USB接口 |
|
18 |
溫度保護 |
有 |
|
19 |
噴霧頭材質 |
SUS 316 L不銹鋼 |
